淺談離心泵測試臺類型特點
淺談離心泵測試臺類型特點
[來源：未知]??? [作者白云泵業]??? [日期：2016-10-13 10:20]??? [熱度：]
離心泵的試驗設備主要分為兩大類：開式循環試驗設備和閉式循環試驗設備。另外還有一些專用的試驗設備，例如固液混輸泵的試驗設備、汽蝕試驗設備以及離心泵流體誘導振動和噪聲試驗設備等。
一、開式循環試驗設備
在開式循環中，液體由吸人容器泵吸入，然后借助于節流閥調節至給定的流量和壓力。液體由排出管路自由流出至測量容器、測量堰或者液漏，然后再流回到容
器。圖1就是典型的離心泵的開式試驗臺。

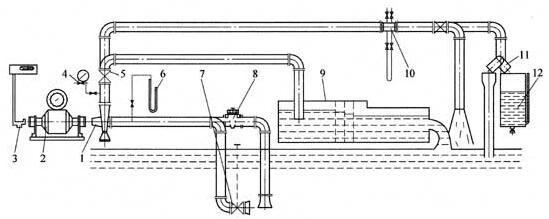

圖1 臥式離心泵開式試驗臺示意圖
1-試驗泵 2-測功計 3-測速儀 4-壓力表 5-壓力調節閥 6-真空計 7-真空調節閥 8-水封式閘閥 9-水堰 10-流量計 11-換向器 12-量桶
1-試驗泵 2-測功計 3-測速儀 4-壓力表 5-壓力調節閥 6-真空計 7-真空調節閥 8-水封式閘閥 9-水堰 10-流量計 11-換向器 12-量桶
開式循環試驗臺有下列優點：
1、結構簡單、使用方便，散熱條件和穩定性好。
2、泵可以在與實際相似的吸入條件下作試驗。
3、可以用容積法來測量流量，即測定某一定時間內流入測量容器的液體容積。
4、可以采用開式溢流測量設備，例如堰，其測量范圍比節流測量設備廣。
5、可以采用擺動肘管，待液體達到穩定狀態后可將其注入測量容器或測量堰。
開式循環試驗臺的缺點有：
1、調節進口閥進行試驗時，會造成泵進口流動不穩定，影響汽蝕性能的測定精度。
2、不能精確測量大的流量，例如流量堰等溢流測量設備就因安裝地點而難以上標定。
3、液體由測量容器、測量堰或液漏流入容器時引起這個容器中液位波動。
4、很難應用水以外的液體。
5、需要建造大容量的吸入容器與測量容器，初始投資較高。
二、閉式循環試驗設備
閉式實驗臺系統中的液體與外界空氣隔絕，單獨構成封閉循環系統。圖9-2就是離心泵閉式試驗臺示意圖。

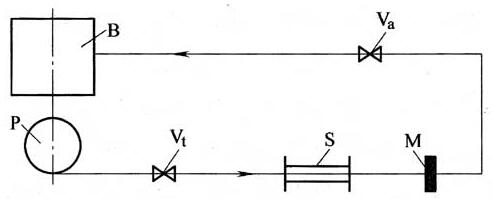

圖2 離心泵閉式試驗臺示意圖
B-吸入容器 M-測量噴嘴 P-實驗泵 S-穩流裝置 Va-關閉閥 Vt-排出閥
閉式循環試驗臺有下列優點：
1、試驗時不用灌泵，并能試驗有灌注壓力的泵。
2、通用性強，可以試驗冷水或熱水以及各種粘度和濃度的液體。
3、可以采用節流測量裝置。
4、在連接管路上裝排出閥，流阻損失小，流量調節精確，吸入與排出腔的壓力調節簡單。
5、保證不發生汽蝕，或者相反，創造條件保證能夠發生汽蝕，汽蝕試驗的精
度高。
6、采用量程重疊的并聯的幾個節流裝置，很容易擴大測量范圍。
閉式循環試驗臺的缺點有：
1、不能用容積法或者重疊測量容積流量。
2、如果液體循環發熱，會使容積流量的精確測量變得比較困難。此外，不能用閉式循環試驗臺來試驗砂石泵、煤水泵等固液混輸泵。
