測量計算化工泵的NPSH
測量計算化工泵的NPSH
[來源：未知]??? [作者zhaojie]??? [日期：2015-04-07 11:28]??? [熱度：]
白云泵業測量計算化工泵的NPSH
NPSH=pa/ρg +ps/ρg +vs2/ρg-pv/ρg
NPSH=pa/ρg +ps/ρg +vs2/ρg-pv/ρg
NPSH=pa/ρg +ps/ρg +vs2/ρg-pv/ρg±ZD(汽蝕余量換算到NPSH基準面上的值)
式中pa/ρg-試驗現場大氣壓力水頭 m;
ps/ρg-進口表壓力水頭，小于大氣壓力水頭時為負值，m;
pv/ρg-試驗水溫下水的汽化壓力水頭，m；
vs2-離心泵進口測壓點管內的流速，m／s；
ZD-化工離心泵進H基準面(過泵進口截面中心線的水平面)和NPSH基準面的高差，m。當泵NPSH基準面在泵進口基準面上方時取“-”號，在下方時取 “+”號。如果測量?jī)x表管路內充滿輸送的液體，則ZD為壓力計(壓力傳感器)0位到NPSH基準面的高差。

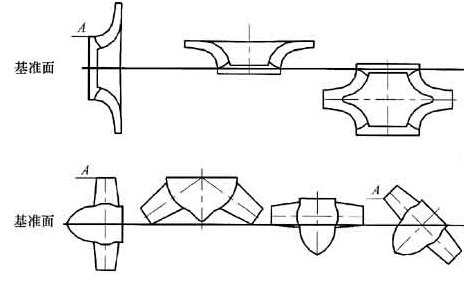

NPSH基準面應位于最容易發生汽蝕的地方，上圖是大型泵的NPSH基準面示意圖，采用圖中標A的位置為NPSH基準面。
